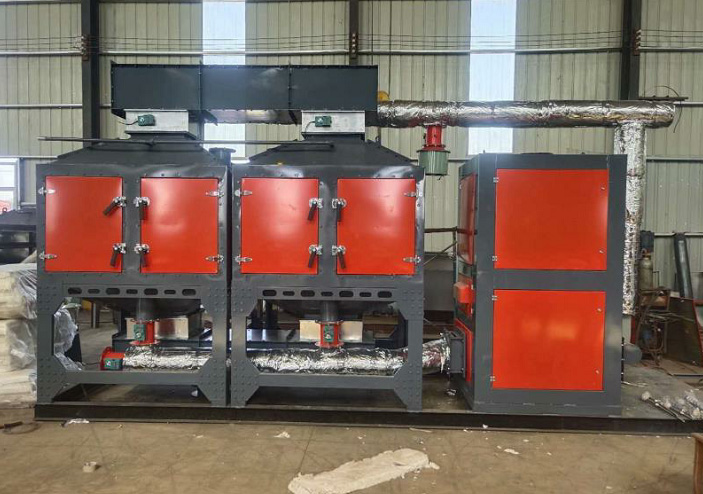

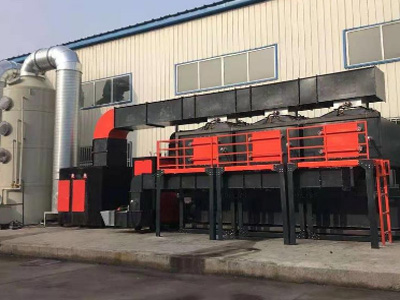

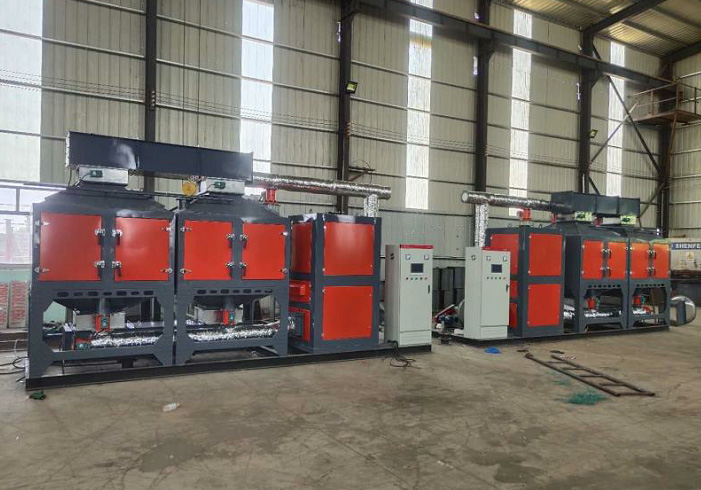

VOCs催化燃烧设备的工艺流程说明：
1、催化燃烧阶段
溶剂经风机送入到催化燃烧室前的换热器，然后进入催化燃烧室中的预热器，在电加热器的作用下，使气体温度前进到250-300℃左右，再进入催化燃烧床，有机物质在催化剂的作用下无焰燃烧，被分解为CO2和H2O，一同放出许多的热，气体温度进一步前进，该高温气体再次通过换热器预热未经处理的有机气体，收回一部分热量。
2、预处理阶段
预处理选用填料式喷淋洗刷塔，喷淋液挑选碱液酸性气体进行中和处理或许选用干式过滤器对粉尘进行过滤处理。
3、活性炭脱附阶段
当吸附床吸附饱满后，切换脱附风阀和吸附风阀，发起脱附风机对该吸附床脱附。脱附新鲜空气通过新风进口的换热器和电加热室进行加热，将新空气加热到120℃左右进入活性炭床，炭床受热后，活性炭吸附的溶剂蒸腾出来。
4、活性炭吸附阶段
通过前面的预处理后，废气通入后端的活性炭吸附/脱附塔进行吸附处理，通过活性炭微孔的有机气体吸附在活性炭表面，去除废气中的有机物，抵达净化气体的作用。
VOCs催化燃烧设备的工作原理：
热空气输送到混流箱，进行空气中和，但热空气在混流箱内温度达到特定温度时，空气通过下端的输送管输送到活性炭的吸附室内，催化燃烧设备对活性炭进行脱附，活性炭室内温度慢慢升高，活性炭内有机废气分解出来，通过上面的管道回到催化装置内。与催化剂反应生成CO2和H2O，脱附离心风机开启，将暖空气向吸咐箱吹送，暖空气传至混流箱，开展气体中合，但暖空气在混流箱里溫度高过特殊溫度时，气体根据下web端输送管道传至活性碳的吸咐房间内，对活性碳开展脱附，活性碳室温渐渐地上升，活性碳内工业废气溶解出去，根据上边的管路返回催化装置内。与金属催化剂反映转化成CO2和H2O，一起造成较多的发热量。此刻发热管会依据室温全自动调整关掉1组或两组发热管，节约资源，金属催化剂表层常有瓷器储热体，能有效的锁住热量，降低能耗。
VOCs催化燃烧设备是典型的气固相催化反应，其实只是活性氧参与的深度氧化作用。在催化燃烧过程中，催化剂的作用是降低活化能，同时催化剂表面具有吸附作用，使反应物分子富集于表面提高了反应速率，加快了反应的进行。借助催化剂可使有机废气在较低的起燃温度条件下，发生无焰燃烧，并氧化分解为CO2和H2O，同时放出大量热能，从而达到去除废气中的有害物的方法。在将废气进行催化燃烧的过程中，废气经管道由风机送入热交换器，将废气加热到催化燃烧所需要的起燃温度，再通过催化剂床层使之燃烧，由于催化剂的存在，催化燃烧的起燃温度约为250-300℃，大大低于直接燃烧法的燃烧温度650-800℃，因此能耗远比直接燃烧法为低。
