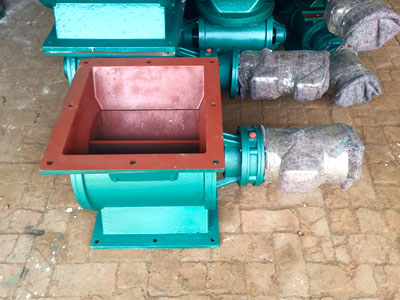

旋转加料器的详细介绍
旋转加料器：是一种利用容积对粉、粒料进行定量，利用重力使物料流动的装置。
具有定量供料和锁气的功能，体积小、结构简单等特点。在固体物料输送处理中被广泛应用。
具有定量供料和锁气的功能，体积小、结构简单等特点。在固体物料输送处理中被广泛应用。
型式有标准型、高压型、耐磨型、内衬型、防卡料型、清洗型等。
型式特点：
* 驱动装置与阀体可完全分开，便于安装和检修。
* 独特的抗剪切设置，使物料破碎的可能降至最小。
* 多片具有密封结构的叶片及合理的排气设计使漏气量最小。
* 阀体设有特殊结构的排气接口，气道内不积存物料。
* 整体优化设计，使加料器能适应各种工艺条件，使物料进出流畅。
工作压差：≤0.35MPa
工作温度：≤300℃ 公称尺寸：DN100～DN500
材 质：碳钢、铝合金、不锈钢 连接方式：标准法兰。
广泛应用于碾米、制粉、饲料、淀粉、制药、化工、除尘、气力输送等行业中管网正压或负压状态下的卸料及锁气。
主体零件材料
|
阀体、阀盖 |
转 子 |
密 封 圈 |
|
CF8 |
304 |
PTFE RPTFE |
|
CF8M |
316 |
|
|
CF3 |
304L |
|
|
CF3M |
316L |
主要结构尺寸
|
规 格 |
H |
d |
L |
L1 |
L2 |
L3 |
L4 |
W |
d1 |
转子容积 (L/rev) |
重量 （Kg） |
|
|
NPS |
DN |
|||||||||||
|
6" |
150 |
360 |
150 |
360 |
230 |
310 |
219 |
144 |
45 |
50 |
5 |
130 |
|
8" |
200 |
450 |
200 |
430 |
260 |
350 |
247 |
141 |
45 |
50 |
10 |
175 |
|
10" |
250 |
500 |
250 |
460 |
295 |
380 |
313 |
180 |
45 |
65 |
20 |
260 |
|
12" |
300 |
600 |
305 |
480 |
335 |
430 |
345 |
210 |
50 |
65 |
40 |
385 |
|
14" |
350 |
750 |
337 |
560 |
385 |
510 |
395 |
218 |
50 |
80 |
82 |
630 |
|
16" |
400 |
850 |
396 |
600 |
435 |
560 |
440 |
250 |
50 |
100 |
109 |
920 |
|
20" |
500 |
970 |
500 |
630 |
500 |
600 |
485 |
255 |
50 |
100 |
165 |
1270 |
*重量不包括电机
